模具中常用緊固螺釘主要分為內六角圓柱頭螺釘(內六角螺釘)，內六角平端緊定螺釘(無頭螺釘)及六角頭螺拴。

在模具中，緊固螺釘應按不同需要選用不同類型的優先規格，同時保證緊固力均勻、足夠。下面將各類緊固螺釘在使用中的情況加以說明。

A.內六角圓柱頭螺釘(內六角螺釘)

內六角螺釘?shù)膬?yōu)先規格：M4，M6，M10，M12

內六角螺釘主要用于前、后模模料，型芯，小鑲件及其它一些結構組件。除前述定位圈、唧咀所用的螺釘外，其它如鑲件、呵裙、固定板等所用螺釘以適用為主，并盡量滿足優先規格，用于前、后模模料緊固的螺釘，選用時應依照下述要求：

規格：模料寬度≤300mm選用M10模料寬度>300mm選用M12

數量：模料長度≤300mm使用4個螺釘;模料長度>300mm而且≤500mm使用6個螺釘;模料長度>500mm而且≤800mm使用8個螺釘。

中心距：按下列兩種方式選擇參見圖5.5.6

當選用M10時W1=10.5mm—14.5mm

L1=15nOR20nn表示倍數

當選用M12時W1=12.5mm—13.5mm

L1=25nOR30nn表示倍數

B.內六角平端緊定螺釘(無頭螺釘)

無頭螺釘主要用于鑲針、拉料桿、司筒針的緊固。如圖5.5.7，在標準件中，?d和?D相互關聯，?d是實際上所用尺寸，所以通常以?d作為選用的依據，并按下列范圍選用。

a.當?d≤3.0mm或9/64″時，選用M8

b.當?d≤3.5mm或5/32″時，選用M10

c.當?d≤7.0mm或3/16″時，選用M12

d.當?d≤8.0mm或5/16″時，選用M16

e.當?d≥8.0mm或5/16″時，用壓板固定(具體結構參見第八章8.2節)

C.六角頭螺拴

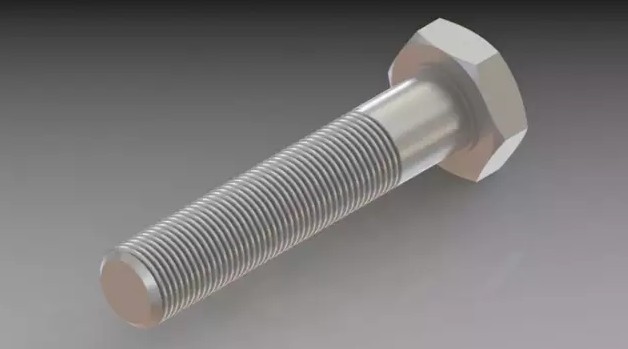

六角頭螺拴僅作為垃圾釘?shù)奶嬗闷罚褂闷贩N較為單一，一般使用M10X20、M12X20兩種形式。

使用數量據下述要求而定。

當模坯頂針板長度≤350時，選用數量4個;當坯頂針板長度≥400時，選用數量6個;當模坯頂針板長度≥600時，選用數量8個。
